La ricarica di un veicolo elettrico deve essere semplice—e soprattutto sicura. Il cavo giusto o il corretto caricatore portatile dimostrano la loro sicurezza con certificazioni verificabili, protezione ambientale robusta e solide funzioni elettriche di protezione. Questa guida indica con precisione cosa controllare—dove si trovano le protezioni (nell’EVSE/colonnina, nell’impianto elettrico o nella struttura del cavo) e come verificarle—per ricaricare con tranquillità ogni giorno.
Certificazioni che contano: CE, UKCA e TÜV (cosa attestano e perché sono imprescindibili)

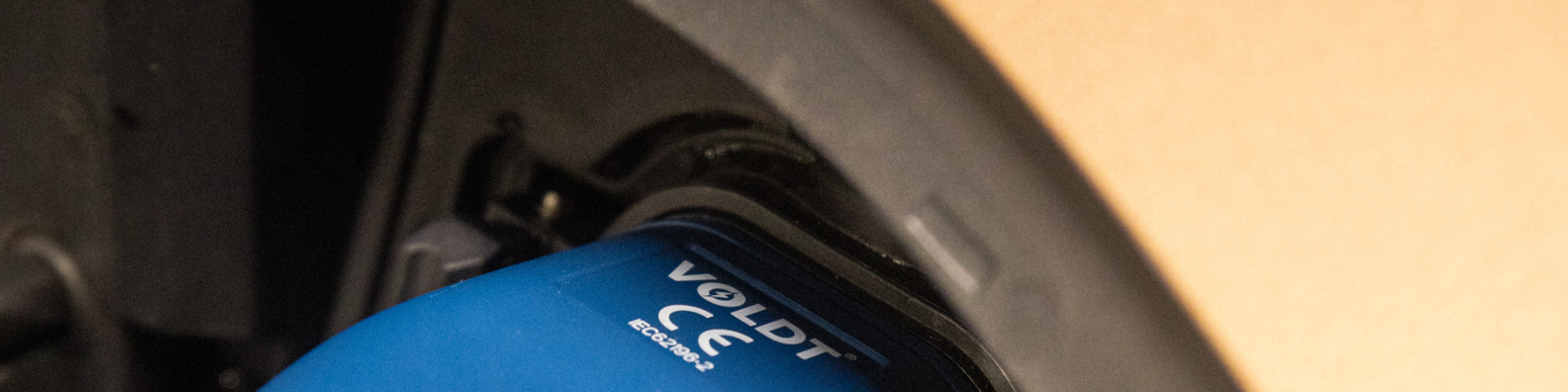

Inizia verificando i marchi CE (UE) e/o UKCA (Regno Unito), collegati alle direttive pertinenti per sicurezza, EMC e RoHS; sono marchi legali di conformità, non loghi di marketing. I marchi di prova di terze parti accreditate (ad es. TÜV) aggiungono prove di tipo indipendenti secondo norme come IEC/EN 61851 e 62196. Etichetta e scheda tecnica devono combaciare: stesso modello, dati elettrici, riferimenti normativi e dati del produttore tracciabili.
Gradi di protezione IP: perché IP67 protegge anche se il cavo cade in una pozzanghera
IP67 nei cavi di ricarica tipo 2 significa a tenuta di polvere (6) e protetto contro l’immersione temporanea (7); adatto a pioggia, spruzzi e a una caduta accidentale in una pozzanghera finché le guarnizioni sono integre. Verifica che i gusci dei connettori e ogni eventuale box di controllo integrato nel cavo raggiungano lo stesso grado. IP67 non equivale a immersione prolungata o a lavaggio ad alta pressione—controlla le guarnizioni dopo forti piogge e non usare apparecchi con umidità interna visibile.
Protezioni elettriche principali: sovratensione, sovracorrente e sottotensione
La protezione contro le sovratensioni transitorie è spesso presente nella wallbox o nel quadro elettrico (SPD); alcuni caricabatterie portatili integrano soppressione interna. La protezione da sovracorrente dipende dal corretto dimensionamento del cavo e dai limiti di corrente impostati dall’EVSE tramite Control Pilot (es. selezionabile 8/10/13/16/32 A). La logica di sottotensione impedisce il funzionamento con tensioni di rete non sicure evitando ronzio del contattore, surriscaldamento e scatti intempestivi.
Protezione di messa a terra: percorsi di guasto sicuri e continuità del PE
Apparecchi di qualità verificano presenza e impedenza del conduttore di protezione (PE) prima dell’alimentazione e aprono subito il contattore in caso di perdita del PE. In Europa è richiesta un’adeguata protezione differenziale: un RCD di Tipo A più rilevamento di 6 mA DC nell’EVSE, oppure un RCD di Tipo B. I cavi passivi Mode 3 si affidano a EVSE e veicolo per questi controlli—perciò l’integrità di connettori e pin è critica.
Protezione termica: monitoraggio della temperatura e arresto automatico per surriscaldamento
Sensori di temperatura su spina di rete, box di controllo e/o connettore lato veicolo consentono di ridurre la potenza o disconnettere prima che pin o plastiche si surriscaldino. Le wallbox monitorano spesso le temperature della PCB/del contattore; i cavi passivi dipendono dal corretto valore di corrente nominale e da una bassa resistenza di contatto. Messaggi chiari di sovratemperatura evitano riavvii rischiosi.
Sicurezza del connettore: gusci robusti, qualità dei contatti e bloccaggio sicuro
Cerca gusci resistenti agli urti, cappucci di tenuta integri, blocchi solidi e adeguati sistemi di sgravio di trazione. Contatti di alta qualità mantengono bassa resistenza per migliaia di cicli; crateri o gioco indicano sostituzione. Dove richiesto, otturatori e design a prova di contatto riducono l’esposizione a parti in tensione.
Struttura del cavo: sezione del conduttore, isolamento, sgravio di trazione e protezione contro le pieghe
Adatta la sezione del conduttore a corrente e numero di fasi per contenere l’aumento di temperatura e scegli rame flessibile a trefoli fini per la durata. Una guaina esterna resistente a UV/abrasione e una corretta protezione anti-piega riducono l’affaticamento all’ingresso del connettore. Scegli una lunghezza pratica—i cavi lunghi aumentano caduta di tensione e peso.
Controllo e comunicazione: integrità CP/PP e logica di “avvio sicuro”
L’equipaggiamento conforme Mode 2/3 monitora l’automa di stati del Control Pilot (CP) e legge il Proximity Pilot (PP) per evitare che l’EVSE annunci una corrente superiore a quella sopportata dal cavo. “Avvio sicuro” significa chiusura del contattore solo dopo cablaggio corretto, tensione adeguata, PE presente, autotest dell’RCD e handshake valido. Una gestione stabile dei guasti previene cicli rapidi che sollecitano relè e connettori.
Durabilità nel mondo reale: resistenza agli agenti atmosferici, all’abrasione e vita utile
Per l’esterno richiedi campo di temperatura operativa, resistenza ai raggi UV e cicli di accoppiamento convalidati. I gusci devono sopportare cadute tipiche; le guaine devono resistere all’abrasione in vialetto e allo sporco. Ispeziona periodicamente tagli, zone schiacciate, sguaini allentati e pin scoloriti—segnali precoci di manutenzione o sostituzione.
